Artis Q

Система ARTIS Q та її можливості гнучкого конфігурування забезпечують застосування:

⦁ в інтервенційній радіології

⦁ для гібридних процедур

⦁ для загальних обстежень судин

⦁ в інтервенційній кардіології

⦁ в електрофізіології

⦁ в педіатричній кардіології

⦁ в малоінвазивній хірургічній ангіографії

Попередньо встановлені робочі режими

⦁ Цифрова імпульсна флюороскопія

⦁ Накладення в онлайн режимі референтного зображення на активну флюороскопію для підвищення ефективності та безпеки під час інтервенційних процедур

⦁ Кардіорентгенографія

⦁ Рентгенографія

⦁ Цифрова субтракційна ангіографія

Система візуалізації

Система ARTIS Q доступна з малим as20 і великим детектором as40HDR з високим динамічним діапазоном.

⦁ Плоский детектор з аморфного кремнію з діагоналлю площини входу 25 см. Матриця високої роздільної здатності a-Si з розміром пікселя 184 мкм та глибиною оцифрування 14 біт.

⦁ Плоский детектор з аморфного кремнію з діагоналлю площини входу 48 см. Матриця високої роздільної здатності з розміром пікселя 154 мкм та глибиною оцифрування 16 біт.

Конфігурація системи

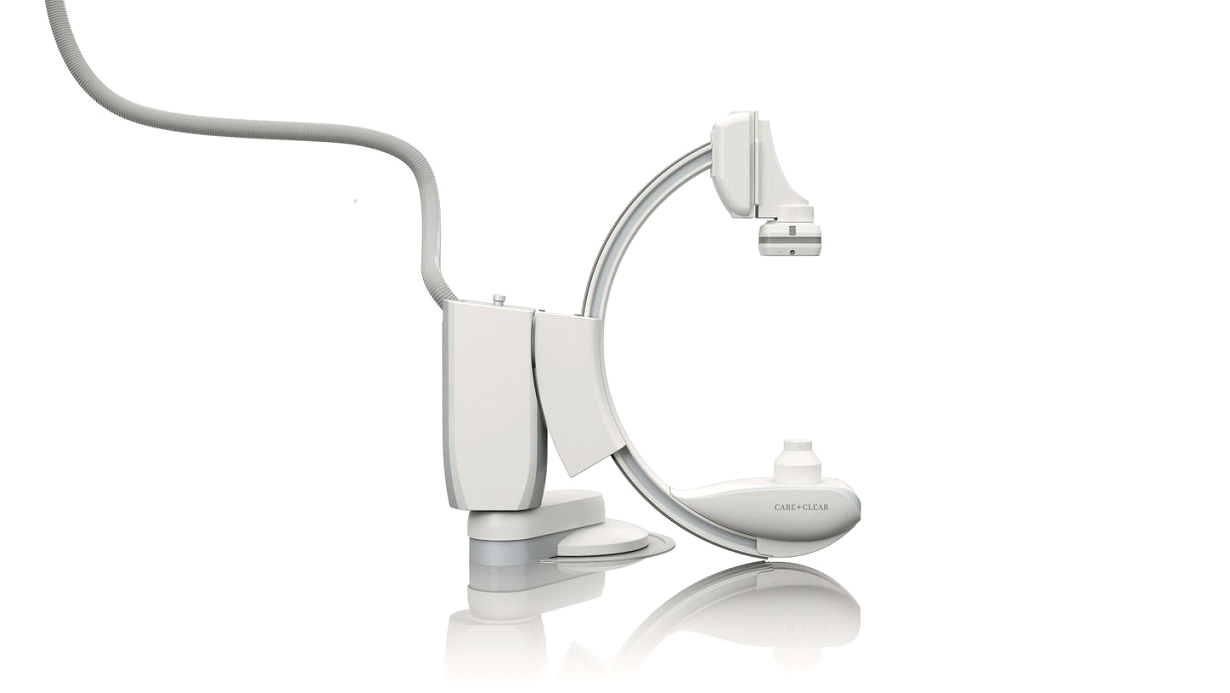

Система ARTIS Q floor з монтажем на підлозі забезпечує високу гнучкість позиціонування на малій базі. С-дуга має точку обертання на підлозі з моторизованим обертанням від положення в головному кінці до лівобічного положення. Це надає вільний доступ до голови та велике покриття від голови до ніг. MULTISPACE.F* надає розширене позиціонування (правобічне положення С-дуги відносно стола, додаткове паркувальне положення) С-дуги відносно стола завдяки обертанню стенда. Це надає доступ до пацієнта з лівого боку, наприклад, для встановлення водія ритму. Спеціальне ортогональне положення з оберненим столом надає вільний доступ до пацієнта під час гібридних процедур. Для підвищення комфорту візуалізації програма IsoTilt підтримує зміну кута нахилу під час нахилу стола та програма Straight View підтримує пряме відображення при будь-яких позиціях С-арки та стола.

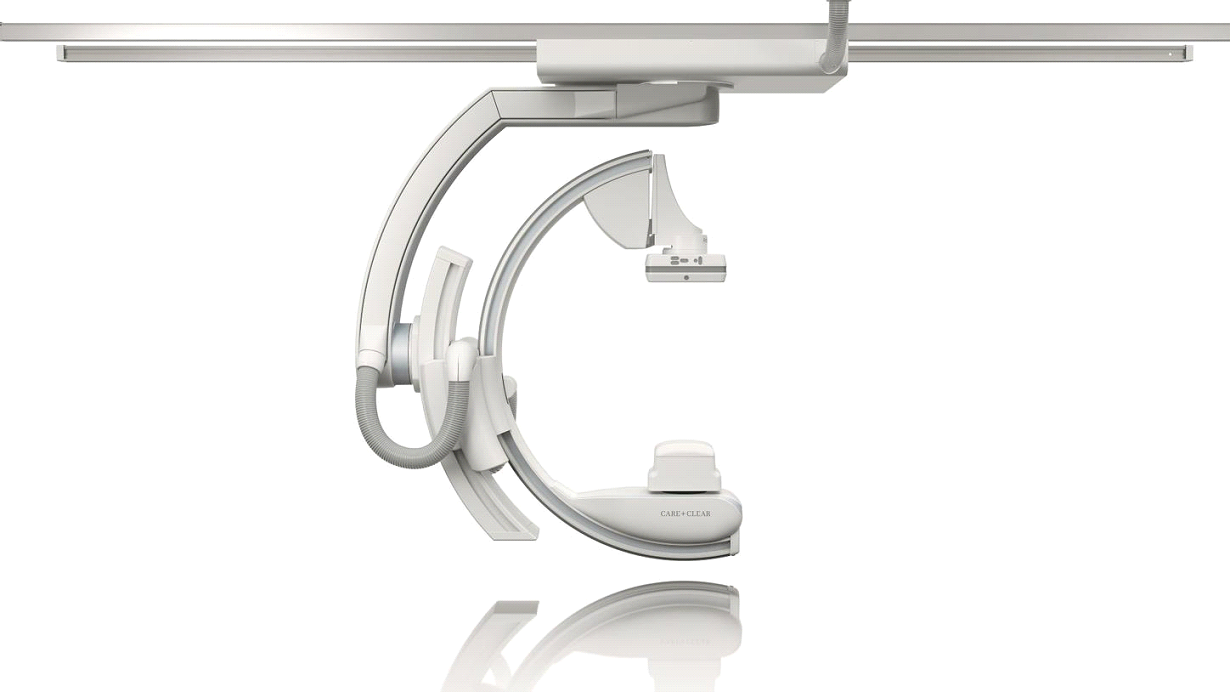

ARTIS Q ceiling з монтажем на стелі забезпечує унікальну гнучкість позиціонування C-арки під будь яким кутом. С-арочний модуль може бути зручно розташований в головному кінці стола з лівого боку, з правого боку або від голови та в будь якому проміжному положенні. Це забезпечує ідеальний доступ до пацієнта. Поздовжні пересування стельової платформи забезпечують максимальне покриття пацієнта з голови до ніг, а також зручне паркувальне положення за межами стола. Для підвищення комфорту візуалізації програма InFocus підтримує кут проекції під час обертання стенду, програма IsoTilt підтримує зміну кута нахилу під час нахилу стола та програма Straight View підтримує пряме відображення при будь-яких позиціях С-арки та стола. Гнучкість позиціонування та розширені можливості відведення роблять систему ідеальним рішенням для використання в гібридних операційних.

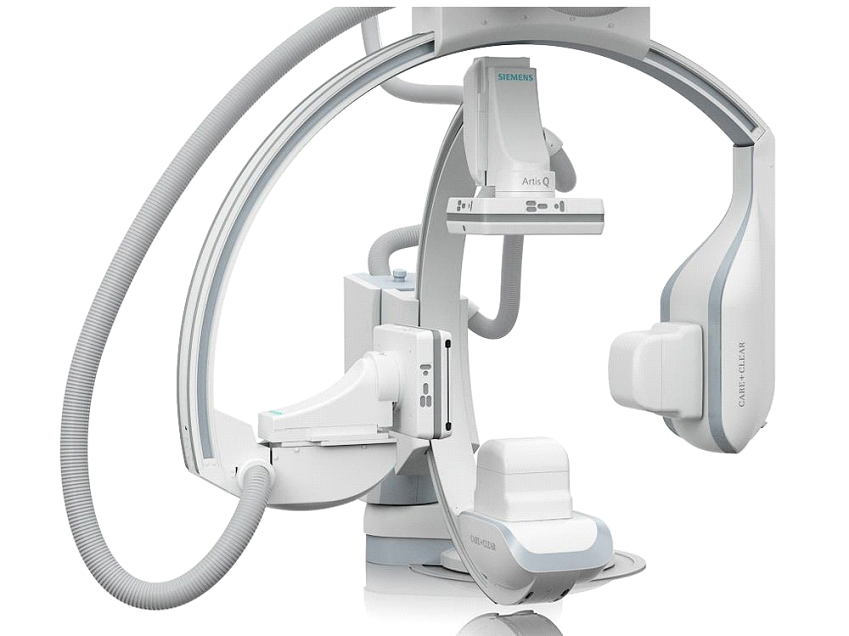

Система біпланова забезпечує унікальну гнучкість позиціонування та чудовий доступ до пацієнта при двопроекційній візуалізації. Точка обертання на підлозі з моторизованим обертанням від положення в головному кінці до положення зліва, надає вільний доступ до голови та великий обсяг покриття з голови до ніг в режимі біплана.

Клінічне використання

Інтервенційна радіологія

Покращена контрастність і різкість за одного рівня дози – завдяки технологіям CLEARMAX

Покращена контрастність і різкість призводить до кращої візуалізації деталей, дрібних судин, тканин і кісток при однаковому рівні дози
Окрема обробка зображень приладу призводить до підвищення контрастності та різкості приладів в roadmap, не впливаючи на судинну карту
Застосовується для візуалізації в реальному часі за допомогою DR, DSA, отримання карт, рентгенографії і roadmap

Оцініть перфузію для персоналізованої терапії – за допомогою syngoDynaPBVBody

Візуалізація розподілу крові безпосередньо в angio suite
Визначення опорної кінцевої точки під час емболізації
Потенціал для виявлення осіб, які не відповіли безпосередньо після інтервенційної терапії

Напівавтоматичне виявлення та прицільна емболізація- за допомогою syngoEmbolizationGuidance

Автоматичний катетер і подача судин
Просте рішення в один клік з керуванням за столом
Накладання графіків під час флюроскопії для наведення

Інтегруйте інформацію про МРТ, КТ або ПЕТ-КТ на вашому ангіозображенні – за допомогою syngoFusionPackage

Легка мультимодальна інтеграція без необхідності внутрішньо-процедурного 3D-сканування за допомогою syngo 2D/3D Fusion
Накладання інформації з інших модальностей за допомогою syngo 3D Roadmap або додатків, таких як syngo Toolbox, з існуючими тривимірними наборами даних

Автоматизований робочий процес ендоваскулярної реконструкції – за допомогою syngoEVARGuidance

Автоматизоване виявлення стінок аорти і всіх розгалужених судин
Графічне зображення стічних кілець і зон посадки стентів
Автоматизоване злиття зображень і розрахунок оптимальних кутів нахилу C-дуги

Удосконалена 3D-візуалізація – за допомогою syngoDyna3D

Диференціація між контрастно-наповненими судинами і кістками, а також пристроями за допомогою маски і заливки
Дуральна артеріально-венозна фістула в 3D.

Інтервенційна нейрорадіологія

Ласкаво просимо до 4-го виміру в angiosuite – з syngoDyna4D

На основі цього протоколу практично необмежена кількість DSA запускається без додаткової дози і забезпечується контрастна речовина
Немає додаткових контрастних середовищ у порівнянні зі стандартним 3D
Оптимізація відбору пацієнтів та індивідуальних стратегій лікування

Візуалізація дрібних деталей – за допомогою рентгенівської трубки GIGALIX

Видимість малих судин збільшена до 70% у порівнянні з попередньою технологією рентгенівських трубок
Висока контрастність і просторова роздільна здатність для відмінної якості зображення
Мікрофокусна точка забезпечує високу роздільну здатність деталізації

Диференціація сірої речовини – за допомогою syngoDynaCT та 16-бітної технології HDR-детектора

Однорідне зображення
Відмінна роздільна здатність м’яких тканин
Візуалізація кровотеч

Зменшуйте кількість металевих артефактів, щоб побачити невидиме – за допомогою syngoDynaCTSMART

Зменшення артефактів із щільних об’єктів
Відповідні аспекти в м’яких тканинах робляться видимими, навіть якщо вони близькі, наприклад, до катушок або клею

Впевнене розміщення катушки – з AdvancedRoadmap

Окреме вікно для судин і пристрою контрасту
Виберіть будь-яке еталонне зображення DSA як roadmap
Спостерігайте за ін’єкцією клею або фактичним розміщенням котушки з картою судини з початковою roadmap за допомогою функції «Показати прогрес»

Підвищення рівня деталізації – за допомогою syngoDynaCTMicro

На 40% збільшена просторова роздільна здатність у порівнянні зі стандартним syngo DynaCT
Краща візуалізація тонких структур
Розширена оцінка, наприклад, стентів, диверторів потоку або стрічкових протезів

Інтервенційна кардіологіія

Покращення стента в режимі реального часу за допомогою CLEARstent Live

Супровід складних процедур
Перевірка положення стента в режимі реального часу під час переміщення пристрою
Можливість прискорити процедури та заощадити контрастну речовину

Підтримка позиціонування клапана – за допомогою syngoAorticValveGuidance

Автоматична сегментація кореня аорти та візуалізація анатомічних орієнтирів протягом кількох секунд
Автоматичне позиціонування С-дуги в аортальному вигляді без рентгеноскопії
Покращене наведення за допомогою накладання контуру аорти та орієнтирів на 2D- зображення в реальному часі

Мінімізуйте дозу для пацієнта – за допомогою рентгенівської трубки GIGALIX
